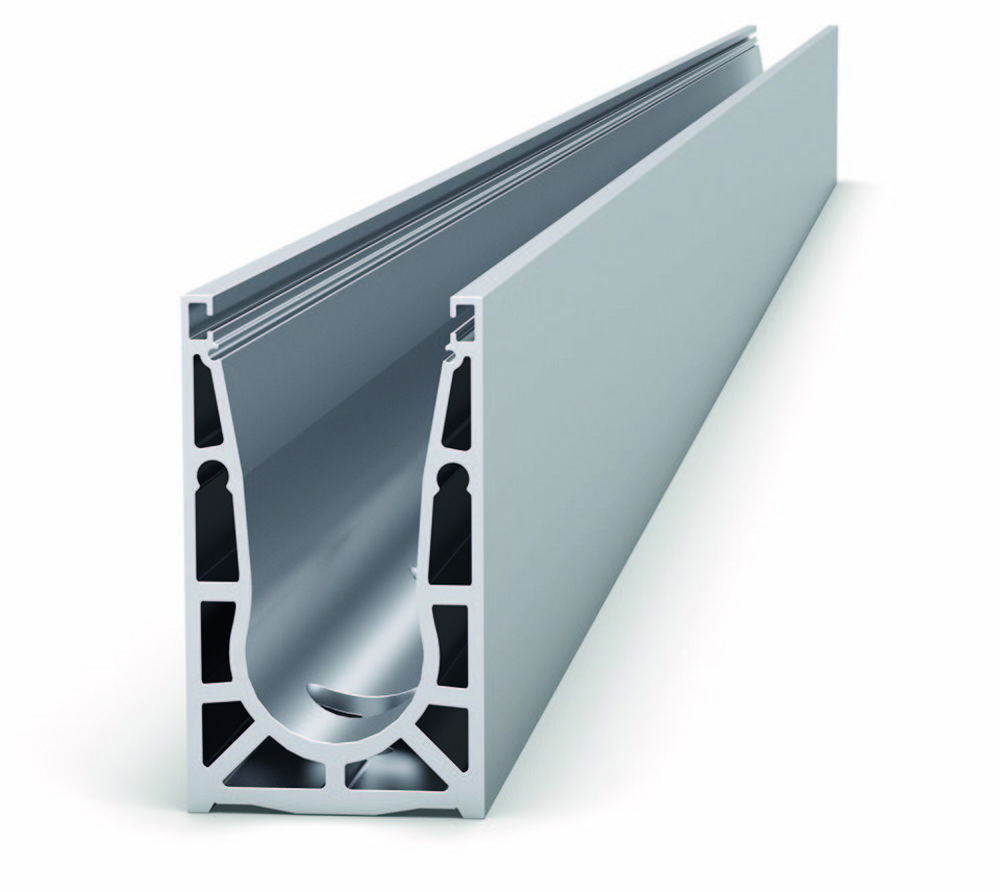

VetroMount® toppmonterat, 1,0 kN, L=5000 mm, natur

Skriv ut
Profilen används som bärande infästningsprofil i VetroMount® glasräckessystem och är avsedd för toppmontage på exempelvis betongunderlag.
Glaset monteras, riktas och fixeras i profilen med tillhörande VetroMount® monteringssats. Profilen kan användas både inomhus och utomhus. Vid utomhusmontage ska dränering och vindlast beaktas i projekteringen.

Teknisk information
System: VetroMount

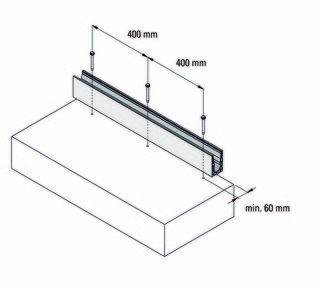

Montage: toppmontage
Längd: 5000mm

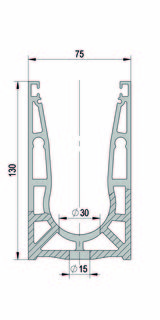

Bredd: 75mm
Höjd: 130mm
Material: aluminium
Yta: anodiserad
Kulör: aluminiumfärg

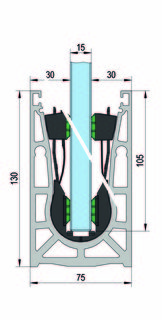

Glastjocklek LSG: 12,76-21,52mm
Justerbar: ja
Linjelast: 1,0 kN
Förpackning: 1st profil

Montagevideo VetroMount

Artikelnr:BO5403010
EAN:4010122098300
Lev.art.nr:BO5403010
Ytbehandling:Naturanodiserad
Varumärke:Bohle
Dimension LxBxH: 5000 x 120 x 120 mm
Volym:72,000 l

Mer artikelinfo

Artikelnr Benämning Enhet
BO5140450 VetroLevel Suglyft med integrerat vattenpass ST
BO5403117 VetroMount® dräneringsdistans för golvprofil U, 13 st/frp FRP

Du måste vara inloggad för att kunna ladda ned dokument. Logga in här.

Glasavdrag för 12,76mm
Glasavdrag för 16,76mm
Ritning DWG
Ritning PDF
Uträkning av hörn
Monteringsanvisning
Montagevideo Vetromount
