VetroMount® toppmonterat, 1,0 kN, L=2500 mm, natur

Skriv ut

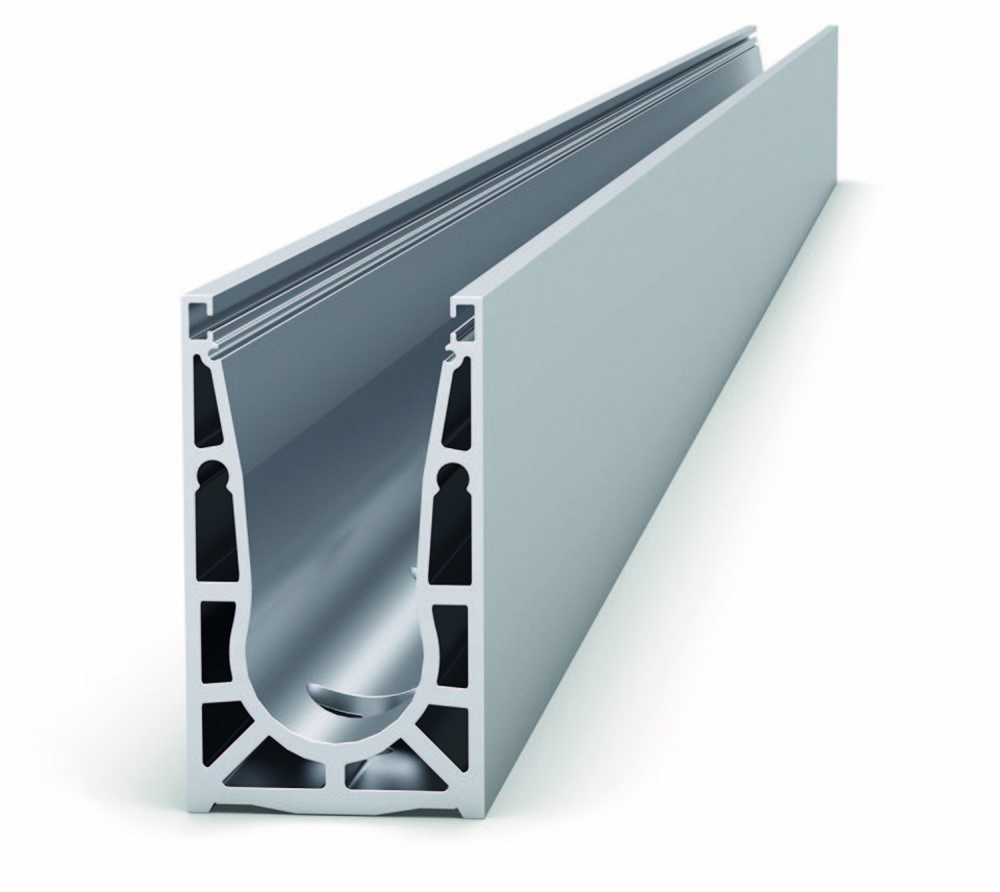

Profilen används som bärande infästningsprofil i VetroMount® glasräckessystem och är avsedd för toppmontage på exempelvis betongunderlag.
Glaset monteras, riktas och fixeras i profilen med tillhörande VetroMount® monteringssats. Profilen kan användas både inomhus och utomhus. Vid utomhusmontage ska dränering och vindlast beaktas i projekteringen.

Teknisk information
System: VetroMount

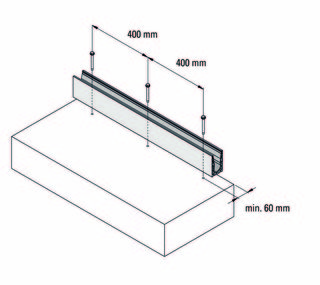

Montage: toppmontage

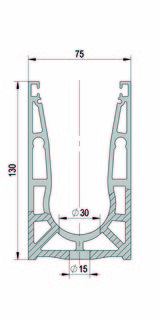

Längd: 2500mm
Bredd: 75mm
Höjd: 130mm
Material: aluminium
Yta: anodiserad
Kulör: aluminiumfärg
Glastjocklek LSG: 12,76-21,52mm
Justerbar: ja
Linjelast: 1,0 kN
Förpackning: 1st profil

Montagevideo VetroMount

Artikelnr:BO5403008
EAN:4010122098287
Lev.art.nr:BO5403008
Ytbehandling:Naturanodiserad
Varumärke:Bohle
Dimension LxBxH: 2500 x 100 x 100 mm
Volym:25,000 l

Mer artikelinfo

Artikelnr Benämning Enhet
BO5140450 VetroLevel Suglyft med integrerat vattenpass ST
BO5403117 VetroMount® dräneringsdistans för golvprofil U, 13 st/frp FRP
