Nordic Frame karmpaket D45S, vit - för glasdörr 16,76-20,76mm

Skriv ut
Består av:
- D45S karmprofil 5500mm (bearbetas)
- Beslagssats
- Anslagsgummi 3 5500mm
- Falsgummi 1 5500mm
- Kilgummi 4 (för 16,76mm glas) 5500mm

Komplettera med passande gummi vid annan glastjocklek.
Levereras utan beslagspaket - välj önskad variant separat.

Nordic Frame profilsystem för dörrar och fasta glas är utvecklade av oss på AXS Nordic med kvalité och användarvänlighet i fokus. Nordic Frame-serien möter de krav som arkitekter, montörer och brukare ställer på en modern glaskonstruktion.

Nordic Frame är ett system av högsta kvalité och kan med fördel användas i både privata som offentliga miljöer.

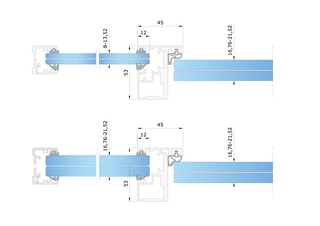

Teknisk information:
- Ytbehandling: naturanodiserad aluminium, lackerat svart RAL 9005 eller vit RAL 9016.
- Karmprofilen är anpassad för upp till 21,52mm glas
- Mått: 45x53mm
- Instick i karm: 12mm
- Max dörrvikt: 120kg med EVO-gångjärn

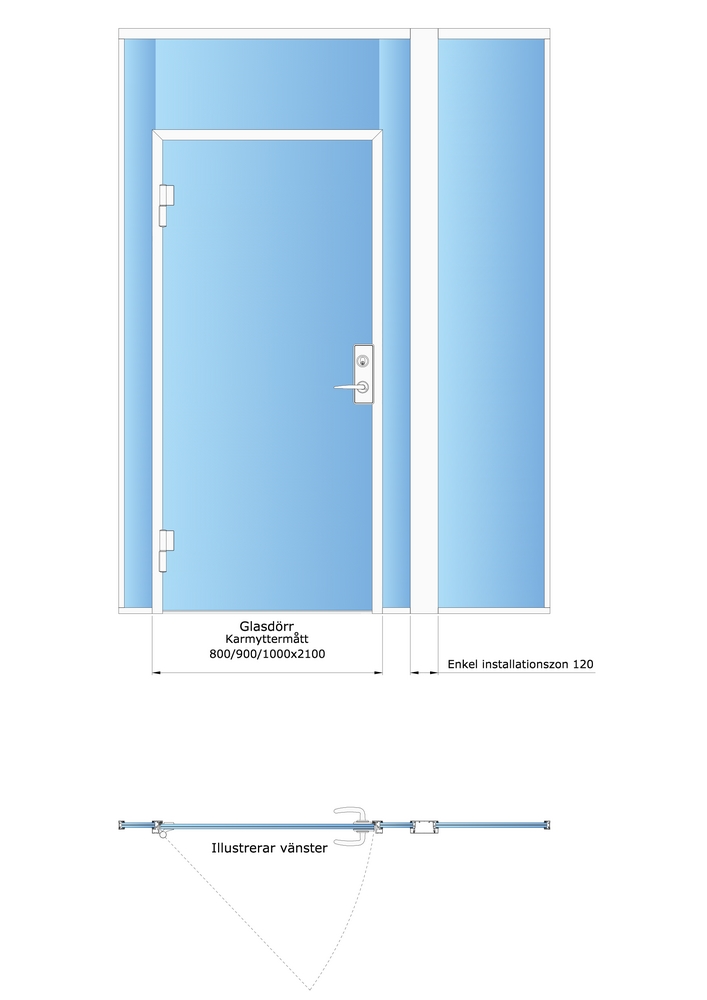

- Installation: Levereras i delar förberedd för gångjärnoch slutbleck. Monteras mot vägg eller sidoljus.
- 5 års materialgaranti
- Tillverkat av material som rekommenderas i Byggvarubedömningen
- Om sidoglas ska vara 16,76-21,52mm så behöver glasfalsen i karmen bearbetas för detta. Lägg till artikel AXS1075 för att få karmen bearbetad för tjockare glas.

Projekteringshjälp?
Du ritar snabbt och enkelt upp ditt Nordic Frame parti i vår produktkonfigurator. Använd gärna vår kapoptimering för optimering och littererad kaplista av profilerna. Vid behov hjälper vi till med projektering och att få din specifika lösning uppritad i CAD eller BIM för att säkerställa en bra slutprodukt.
Vänligen kontakta oss för mer information.
Artikelnr:AXS4299PKT
Ytbehandling:Vit
Varumärke:Nordic Frame

Mer artikelinfo

Artikelnr Benämning Enhet
AXS1075 Bearbetning D45S/I120 (breddning av glasfals för 16,76-20,76 ST

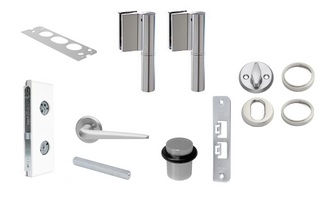

AXS45916762HV Beslagspaket D45S höger med cylinderurtag, 16,76mm glas, vit ST
AXS45920762HV Beslagspaket D45S höger med cylinderurtag, 20,76mm glas, vit ST

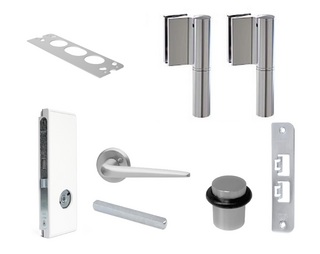

AXS45916761HV Beslagspaket D45S höger utan cylinderurtag, 16,76mm glas, vi ST
AXS45920761HV Beslagspaket D45S höger utan cylinderurtag, 20,76mm glas, vi ST
AXS45916762VV Beslagspaket D45S vänster med cylinderurtag, 16,76mm glas, v ST

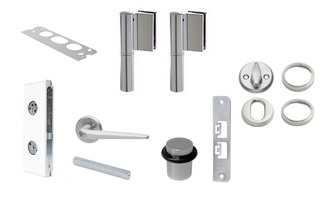

AXS45920762VV Beslagspaket D45S vänster med cylinderurtag, 20,76mm glas, v ST
AXS45916761VV Beslagspaket D45S vänster utan cylinderurtag, 16,76mm glas, ST

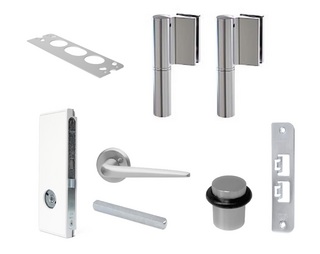

AXS45920761VV Beslagspaket D45S vänster utan cylinderurtag, 20,76mm glas, ST
AXSNIM2076V Beslagspaket Nordic Frame kodlås Nimly, vit ST
GFAADTP423LG Nordic Frame anslagsgummi 1 GRÅ (RAL7040) M
GFAADTP2437-LG Nordic Frame anslagsgummi 2 GRÅ (RAL7040) M
AXN4016PKT Nordic Frame installationsstolpe I120 komplett, vit, 3500mm ST
Artikelnr Benämning Enhet
AXS4099PKTH Nordic Frame karmpaket D45S anpassad, HÖ, vit - för trädörr ST
AXS4099PKTV Nordic Frame karmpaket D45S anpassad, VÄ, vit - för trädörr ST
