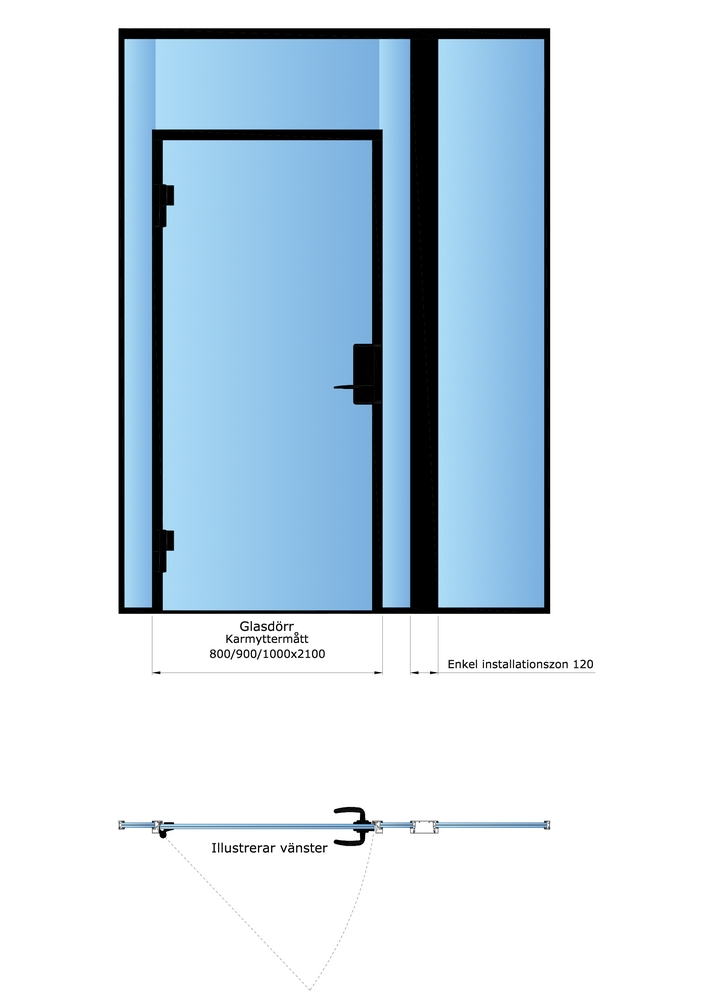

Nordic Frame karmpaket D45S, svart - för glasdörr 16,76-20,76mm

Skriv ut
Består av:
- D45S karmprofil 5500mm (bearbetas)
- Beslagssats
- Anslagsgummi 3 5500mm
- Falsgummi 1 5500mm
- Kilgummi 4 (för 16,76mm glas) 5500mm

Komplettera med passande gummi vid annan glastjocklek.
Levereras utan beslagspaket - välj önskad variant separat.

Nordic Frame profilsystem för dörrar och fasta glas är utvecklade av oss på AXS Nordic med kvalité och användarvänlighet i fokus. Nordic Frame-serien möter de krav som arkitekter, montörer och brukare ställer på en modern glaskonstruktion.

Nordic Frame är ett system av högsta kvalité och kan med fördel användas i både privata som offentliga miljöer.

Teknisk information:
- Ytbehandling: naturanodiserad aluminium, lackerat svart RAL 9005 eller vit RAL 9016.
- Karmprofilen är anpassad för upp till 21,52mm glas
- Mått: 45x53mm
- Instick i karm: 12mm
- Max dörrvikt: 120kg med EVO-gångjärn
- Installation: Levereras i delar förberedd för gångjärnoch slutbleck. Monteras mot vägg eller sidoljus.
- 5 års materialgaranti
- Tillverkat av material som rekommenderas i Byggvarubedömningen
- Om sidoglas ska vara 16,76-21,52mm så behöver glasfalsen i karmen bearbetas för detta. Lägg till artikel AXS1075 för att få karmen bearbetad för tjockare glas.

Projekteringshjälp?
Du ritar snabbt och enkelt upp ditt Nordic Frame parti i vår produktkonfigurator. Använd gärna vår kapoptimering för optimering och littererad kaplista av profilerna. Vid behov hjälper vi till med projektering och att få din specifika lösning uppritad i CAD eller BIM för att säkerställa en bra slutprodukt.
Vänligen kontakta oss för mer information.
Artikelnr:AXS4296PKT
Ytbehandling:Svart
Varumärke:Nordic Frame

Mer artikelinfo

Artikelnr Benämning Enhet
AXS1075 Bearbetning D45S/I120 (breddning av glasfals för 16,76-20,76 ST

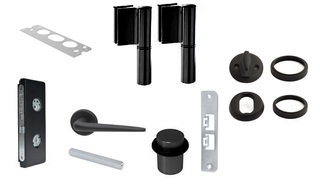

AXS459616762HS Beslagspaket D45S höger med cylinderurtag, 16,76mm glas, sva ST
AXS459620762HS Beslagspaket D45S höger med cylinderurtag, 20,76mm glas, sva ST
AXS459616761HS Beslagspaket D45S höger utan cylinderurtag, 16,76mm glas, sv ST

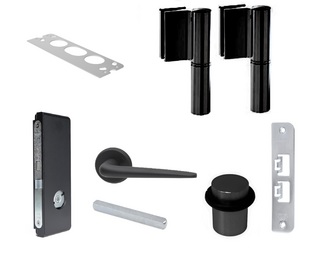

AXS459620761HS Beslagspaket D45S höger utan cylinderurtag, 20,76mm glas, sv ST
AXS459616762VS Beslagspaket D45S vänster med cylinderurtag, 16,76mm glas, s ST

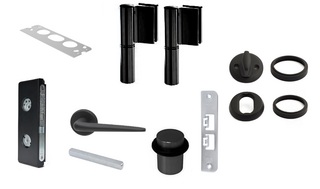

AXS459620762VS Beslagspaket D45S vänster med cylinderurtag, 20,76mm glas, s ST

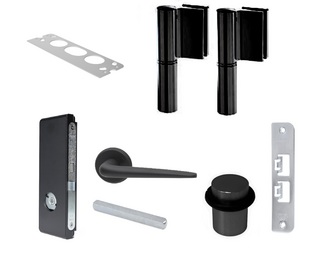

AXS459616761VS Beslagspaket D45S vänster utan cylinderurtag, 16,76mm glas, ST
AXS459620761VS Beslagspaket D45S vänster utan cylinderurtag, 20,76mm glas, ST
AXSNIM2076S Beslagspaket Nordic Frame kodlås Nimly, svart ST
AXS402510502 Nordic Frame N25D svart (10mm glas) 5,5m komplett ST
AXS402512502 Nordic Frame N25D svart (12mm glas) 5,5m komplett ST
AXS402508502 Nordic Frame N25D svart (8mm glas) 5,5m komplett ST
AXS406116501 Nordic Frame N25DS svart (16,76mm glas) 5,5m komplett ST
AXS406120501 Nordic Frame N25DS svart (20,76mm glas) 5,5m komplett ST
AXS404510502 Nordic Frame N45 (nya) svart (10mm glas) 5,5m komplett ST
AXS404512502 Nordic Frame N45 (nya) svart (12mm glas) 5,5m komplett ST
AXS404508502 Nordic Frame N45 (nya) svart (8mm glas) 5,5m komplett ST
AXS404510506 Nordic Frame N45D (nya) svart (10mm glas) 5,5m komplett ST
AXS404512506 Nordic Frame N45D (nya) svart (12mm glas) 5,5m komplett ST
AXS404508506 Nordic Frame N45D (nya) svart (8mm glas) 5,5m komplett ST
GFAADTP423 Nordic Frame anslagsgummi 1 SVART M
GFAADTP2437 Nordic Frame anslagsgummi 2 SVART M
GFAADTP2436 Nordic Frame anslagsgummi 3 SVART M
AXN4206 Nordic Frame installationsstolpe I120 komplett, svart, 3500m ST
Artikelnr Benämning Enhet
AXS419621HS Nordic Frame karmpaket D45S HÖ 10x21, svart - för trädörr ST
AXS419621VS Nordic Frame karmpaket D45S VÄ 10x21, svart - för trädörr ST
